您是否知道“ S”键是使用SolidWorks时节省时间的最佳方法之一？运行SolidWorks时，按键盘上的“ S”键以显示快捷菜单。

当然可以定制。

图01 –按“ S”键显示快捷菜单

SolidWorks四种模式

图像02 – SolidWorks四种工作模式

SolidWorks基本上分为四个工作模式。零件，装配体，工程图和草图模式。用户可以根据使用的模式看到可用的不同命令集。例如，如果您以绘图模式工作，则用户可以在图纸上创建新的投影视图。如果在零件模式下工作，则没有命令在工程图模式下添加投影视图。不同的SolidWorks命令响应这些不同的模式。

“ S”键菜单对

模式做出响应之所以“ S”键菜单是功能强大的工具，是因为它可以自动响应每种模式并自动消除不相关的项目。如果您在零件模式下工作，则按“ S”键将显示一组与零件创建有关的命令。同样，如果更改为汇编模式并按“ S”键，将显示另一组命令。

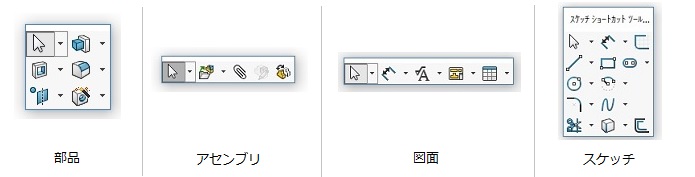

图03 –“ S”键菜单的4种模式的默认菜单

在组装模式下，默认的“ S”键菜单中显示的命令包括“插入组件”和“配合”。在草图模式下，默认的“ S”键菜单中显示的命令包括“矩形角”和“智能尺寸”。SolidWorks用户可以通过了解四种工作模式中每种模式显示不同的“ S”键菜单来节省时间。

自定义“ S”键菜单

要最大化“ S”键快捷方式的效率，请自定义 “ S”键菜单。通过按“ S”键显示快捷菜单时，单击鼠标右键。显示“用户定义”按钮。准备进行定制。

图04 –在草图模式下自定义“ S”键菜单

在上图中，“中心线”和“矩形中心”命令已添加到草图模式的“ S”键菜单中。您还可以看到可以添加功能命令。（尽管在草图模式下自定义了“ S”键菜单。）在上图中，在“草图”模式下，“挤压凸台/基体”和“挤压凸出”已添加到“ S”键菜单中。在典型的工作流程中，您经常会看到从草图直接跳到“挤出”和“剪切”命令，这可以节省时间。

“ S”键快捷菜单是已添加到SolidWorks 2008的功能，因此可以更加有效地进行操作。“ S”键菜单的真正功能是可以自定义出现在菜单中的命令。完成最容易使用且适合您的工作流程的“ S”键。
